Описание 3-х фазный анализатора мощности/регистратора на 1000А Extech 382091
Тип оборудования: Анализатор электроэнергии
Производитель: Extech Instruments, США
Серия: Extech
Модель: Extech 382091
Описание: Прибор для анализа качества электрической энергии
Гарантия на 3-х фазный анализатор мощности/регистратор на 1000А Extech 382091: 12 мес.
Назначение прибора:

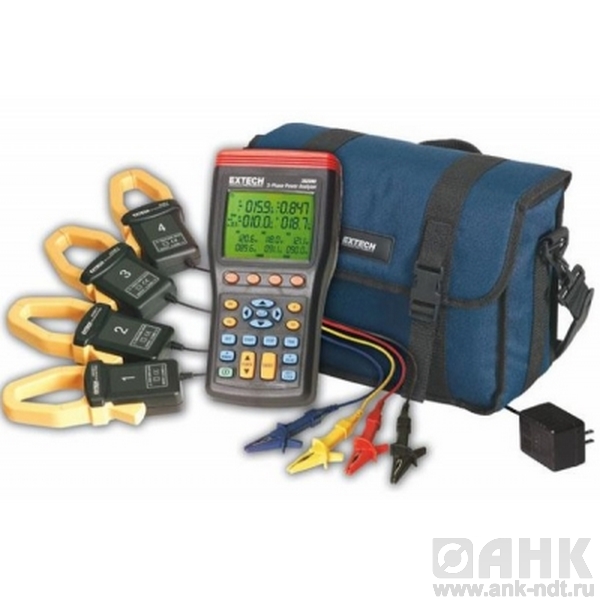

3-х фазный анализатор мощности/регистратор на 1000А Extech 382091 с четырьмя зажимами для измерения мощности однофазных, 3-х фазных/3-х проводных или 3-х фазных/4-х проводных систем. Большой ЖК-дисплей с подсветкой, позволяющий одновременно просматривать 10 параметров (kW, kVAR, kVA, PF плюс напряжение и ток по трем фазам). Функция True RMS для измерения мощности с программным обеспечением для анализа гармоник. Измерение силы тока в пределах до 1000А и напряжения в пределах до 1000V.
Сфера применения:
Оценка мощности систем;
Анализ гармоник;
Установка двигателей и генераторов;
Аудиты по потреблению электроэнергии.
Особенности анализатора Extech 382091:
Большой ЖК-дисплей с подсветкой, позволяющий одновременно просматривать 10 параметров (kW, kVAR, kVA, PF плюс напряжение и ток по трем фазам).
Функция True RMS для измерения мощности с программным обеспечением для анализа гармоник.
Отображение значений активной мощности (kW), полной мощности (kVA), реактивной мощности (kVAR) и коэффициента мощности.
Измерение силы тока в пределах до 1000А и напряжения в пределах до 1000V.
Измерение kWH, kVARh и kVAh.
Автоматическая регистрация до 20.000 значений и ручная регистрация до 99 значений.
Программируемое время начала и завершения регистрации.
ПК интерфейс с программным обеспечением Windows 95/98/NT/2000/ME/XP для отображения одно- и трехфазных сигналов, а также для анализа гармоник.
Проверка порядка чередования фаз.
Технические характеристики анализатора Extech 382091:
| Спецификации | Диапазон | Базовая точность |
| ACV (True RMS) | 999,9V | ±(0,5% показаний +10d) |
| ACA | 1000A | ±(2% показаний +20d) |
| Активная мощность (kW) | 999,9kW | ±(1,5% показаний +20d) |
| Полная мощность (kVA) | 999,9kVA | ±(1,5% показаний +20d) |
| Реактивная мощность (kVAR) | 999,9kVAR | ±(1,5% показаний +20d) |
| Коэффициент мощности | -1,000 – +1,000 | ±(3% показаний +30d) |
| Частота | 60 – 100 Hz | ±(0,5% показаний +1d) |
| Фаза | +90,00 – 110 – -900 | ±(30 +30d) |
| Энергия активной мощности (kWh) | 0,0kWh – 119,3MWh | ±(1,5% показаний +20d) |
| Энергия полной мощности (kVAh) | 0,0kVAh – 119,3MVAh | ±(1,5% показаний +20d) |
| Энергия реактивной мощности (kVARh) | 0,0kVARh–1119,3MVARh | ±(1,5% показаний +20d) |
| Гармоника | 1 – 31 (с программным обеспечением) | ±(1,5% показаний +20d) |
| Регистрация данных | 20.000 значений | |
| Размеры | 235 x 116 x 54 мм | |
| Вес | Прибор: 730г, клещи: 333г | |
