Поверка манометра дифференциального цифрового ДМЦ-01A, ДМЦ-01М, ДМЦ-01O в Саратове

Назначение: для измерения избыточного давления и разности давлений газов.

В комплекте с трубками напорными модификаций НИИОГАЗ и Пито манометры дифференциальные цифровые ДМЦ-01 позволяют определять скорость и объёмный расход воздушного (газового) потока в газоходах и вентиляционных системах.

Манометры дифференциальные цифровые ДМЦ-01 выпускаются в трех модификациях, в зависимости от диапазонов измерений и сфер применения:

• модификация А (без обработки данных измерений) — портативный прибор для контроля перепада давления в чистых помещениях, подпора воздуха в системах противопожарной защиты и дымоудаления, проверки параметров фильтрующих устройств, лабораторных исследований и т. п.;
• модификация О (без обработки данных измерений) — портативный прибор для проверки параметров фильтрующих устройств, контроля перепада давления в чистых помещениях, настройки промышленной вентиляции, котлов отопления, аэродинамических исследований и т. п.;
• модификация М (с обработкой данных измерений) — портативный прибор для контроля параметров общеобменной приточно-вытяжной вентиляции, расхода вредных выбросов производств, аэродинамических исследований и т. п.

Описание

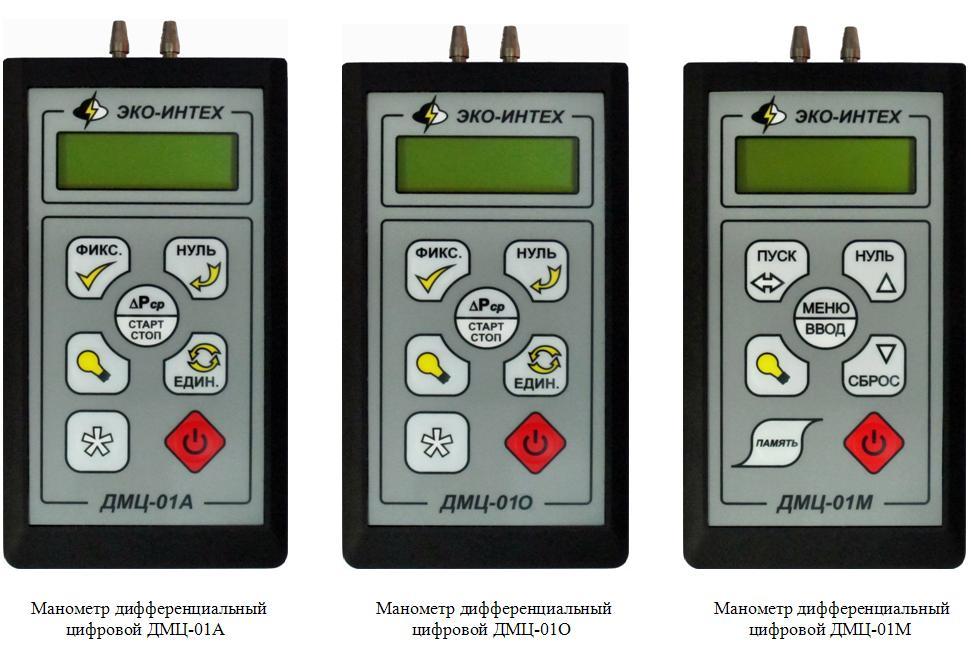

Манометры дифференциальные цифровые ДМЦ-01 состоят из четырех основных функциональных частей: полупроводникового датчика дифференциального давления, аналогоцифрового преобразователя, микропроцессора, панели управления работой прибора с жидкокристаллическим дисплеем и кнопками, размещенными в пластмассовом корпусе. Внешний вид манометров дифференциальных цифровых ДМЦ-01 представлен на рис. 1. На торцах корпусов манометров дифференциальных цифровых ДМЦ-01 расположены два штуцера для подключения источника давления или трубки напорной. Опционально манометры дифференциальные цифровые ДМЦ-01 могут быть оснащены памятью (модификация М), а также разъемами для подключения термоэлектрического преобразователя (модификация М) и интерфейсного кабеля RS-232 для подключения к ПК (модификации А и М). В комплекте с термоэлектрическим преобразователем типа ХА (К), класса 2, закрепленным на трубке напорной модификации НИИОГАЗ или Пито, манометры дифференциальные цифровые ДМЦ-01 модификации М позволяют индицировать температуру воздушного (газового) потока в диапазоне (0…600) °С. Питание манометров дифференциальных цифровых ДМЦ-01 осуществляется от аккумуляторной батареи, для зарядки которой в комплект входит сетевое зарядное устройство. Питание манометров дифференциальных цифровых ДМЦ-01 модификации А может осуществляться через сетевой блок питания (опционально).

Принцип работы манометров дифференциальных цифровых ДМЦ-01 заключается в том, что измеряемое давление, приложенное к полупроводниковому датчику, преобразуется в электрический сигнал, величина которого пропорциональна измеряемому давлению. Этот сигнал преобразуется аналого-цифровым преобразователем и передается в микроконтроллер, который в соответствии с заложенной в память градуировочной характеристикой, выводит на дисплей прибора значения измеренного давления.
