Поверка счетчиков статических активной энергии Гранит-1 в Саратове
Назначение: для учета активной электрической энергии в двухпроводных сетях, переменного тока, в том: числе с применением двух элементной схемы измерения, могут применяться как автономно, так и в автоматизированных системах сбора и учета потребляемой электроэнергии, для эксплуатации внутри закрытых помещений.
Взамен № 27431-05

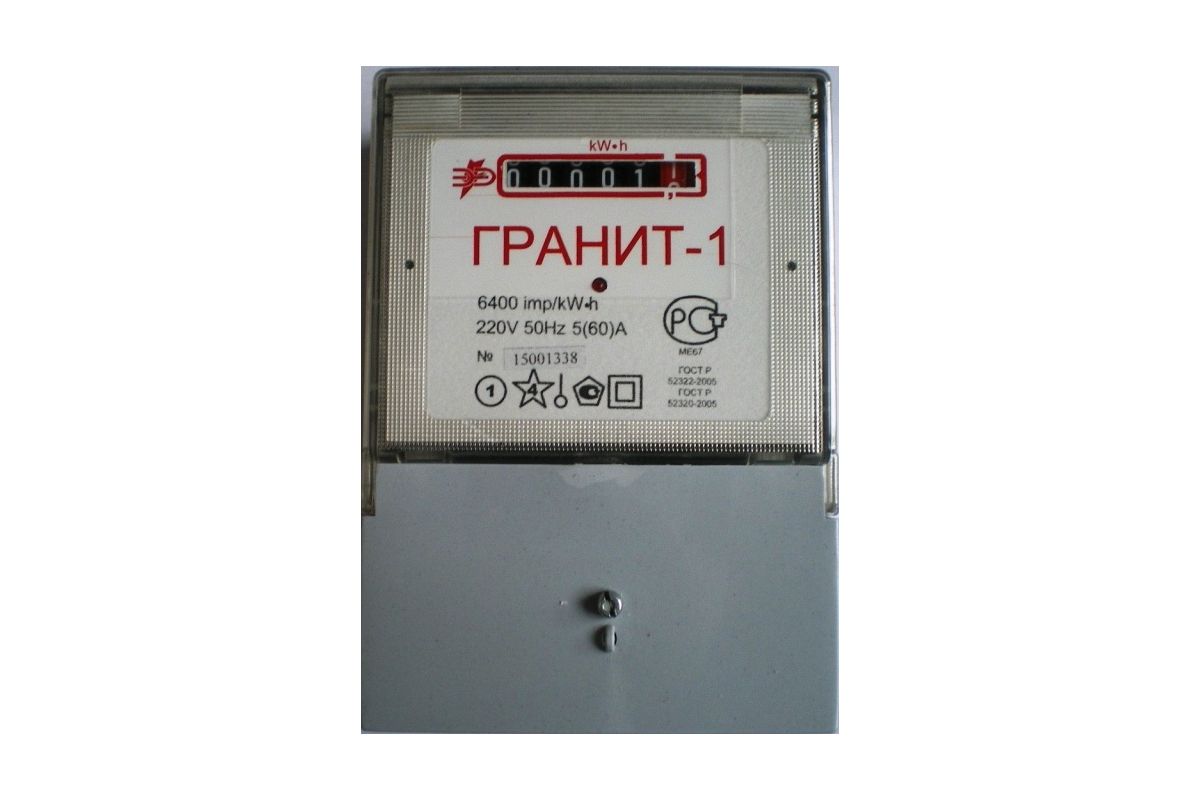

Поверка счетчиков статических активной энергии Гранит-1
Принцип действия счетчиков основан на преобразовании результата перемножения тока и напряжения в последовательность прямоугольных импульсов, частота следования которых пропорциональна мгновенной мощности и суммирование которых дает количество потребляемой энергии.
В качестве основной элементной базы в счетчиках использованы специализированные интегральные схемы.
Поверка счетчиков производится по документу «счетчики статические активной энергии «Гранит-1″. методика поверки ХЖ2.720.006 МП», утвержденной ГЦИ СИ ВНИИМС в 2006 г.
Перечень основного оборудования, необходимого для поверки:
- установка автоматическая многофункциональная для поверки электросчетчиков DJ-101 с эталонным счетчиком класса точности 0,2;
- пробойная установка CJ2670S
Межповерочный интервал — 16 лет.
Нормативные и технические документы
- ГОСТ Р 52320-2005 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
- ГОСТ Р 52322-2005. «Аппаратура для измерения электрической энергии переменного тока. Статические счетчики активной энергии классов точности 1 и 2»;
- ХЖ 2.720.006 ТУ «Счетчики статические активной энергии Гранит-1. Технические условия».
